Auto-Provisioning: Automatische Bereitstellung Gigaset DECT-System

Automatische Provisionierung des Gigaset DECT-Systems mit der Pier4Voice.

Ein DECT-System besteht aus zwei Teilen: der DECT-Basisstation und DECT-Handsets (d. h. DECT-Telefonen). Dieses Thema beschreibt, wie die Gigaset DECT-Basisstation mit der Pier4Voice provisioniert wird, sodass die Gigaset DECT-Handsets über die Basisstation mit der PBX verbunden werden können. Benutzer können die Handsets dann als PBX-Nebenstellen zum Tätigen und Empfangen von Anrufen verwenden.

Anforderungen

Die Firmware der Gigaset DECT-Basisstation und der Pier4Voice PBX müssen die folgenden Anforderungen erfüllen.

Das in diesem Beispiel verwendete Gerätemodell und die Firmware-Version des Gigaset DECT-Systems sind in der folgenden Tabelle aufgeführt.

Voraussetzungen

1. Stellen Sie sicher, dass sich nur ein DHCP-Server im selben Subnetz wie das Gigaset DECT-System (Basisstation und Handset) befindet, um der Basisstation eine IP-Adresse zuzuweisen; andernfalls würde die Basisstation keine IP-Adresse erhalten.

2. Stellen Sie sicher, dass Sie die Vorlage für das gewünschte Telefonmodell heruntergeladen haben (Pfad: Auto Provisioning > Quelle > Standard Vorlage).

3. Sammeln Sie Informationen über die Gigaset DECT-Basisstation, einschließlich Hersteller (Vendor), Modell (Model) und MAC-Adresse.

Vorgehensweise

Schritt 1. Hinzufügen der Gigaset DECT-Basisstation zur PBX

Fügen Sie die DECT-Basisstation zur PBX hinzu. Die PBX generiert eine Konfigurationsdatei basierend auf der MAC-Adresse des Geräts.

1. Melden Sie sich beim PBX-Webportal an und navigieren Sie zu Auto Provisioning > Telefone.

2. Klicken Sie auf Hinzufügen > Hinzufügen .

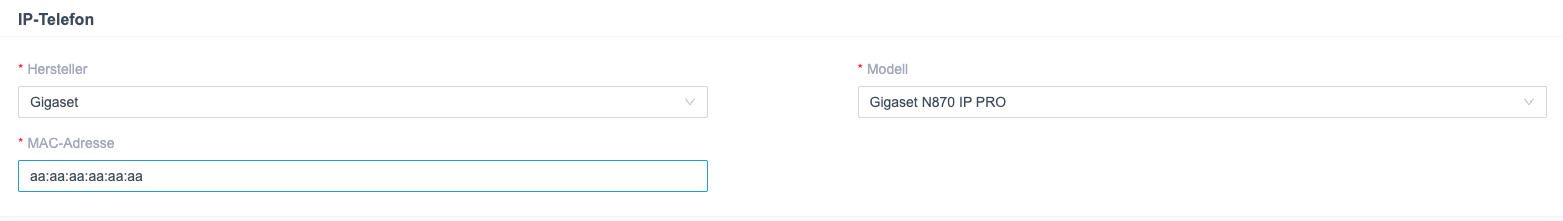

3. Geben Sie im Abschnitt IP Telefon die folgenden Informationen ein:





   • Hersteller (Vendor): Wählen Sie Gigaset.

   • Modell (Model): Wählen Sie das Gerätemodell. In diesem Beispiel wählen Sie Gigaset N870 IP PRO.

   • MAC-Adresse: Geben Sie die MAC-Adresse der DECT-Basisstation ein.

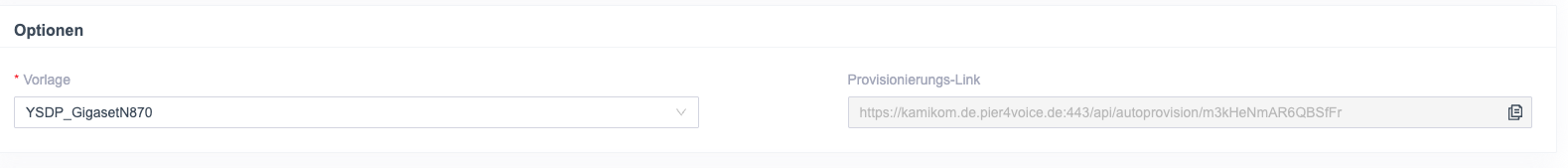

4. Konfigurieren Sie im Abschnitt Options die folgenden Einstellungen:

   • Vorlage (Template): Wählen Sie eine gewünschte Vorlage aus der Dropdown-Liste.

     • Hinweis: Sie können die Standardvorlage wählen, die dem Telefonmodell entspricht, oder eine eigene Vorlage anpassen. Weitere Informationen finden Sie unter Create a Custom Auto Provisioning Template.

   • Provisionierungs-Link: Ein Provisionierungs-Link wird automatisch generiert und verweist auf den Speicherort der Konfigurationsdatei des Telefons.

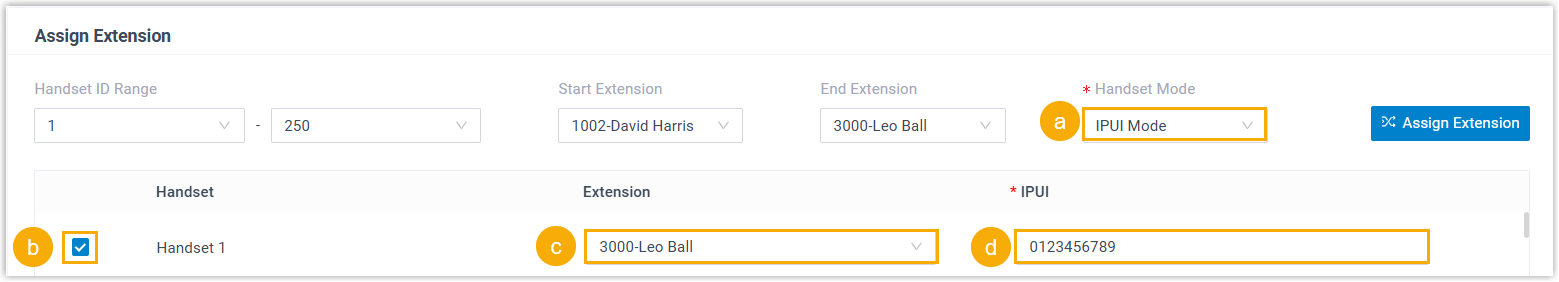

5. Weisen Sie im Abschnitt Nebenstelle zuordnen - Nebenstellen für die DECT-Handsets zu.

   • Um Nebenstellen einzeln zuzuweisen, gehen Sie wie folgt vor:

     • Wählen Sie in der Dropdown-Liste Handset Mode den Modus aus, über den Sie die Handsets zuordnen möchten:

       • Modus mit fester Anzahl: Ordnet das Handset einer bestimmten Nebenstellennummer zu.

       • IPUI Mode: Ordnet das Handset mithilfe seines eindeutigen IPUI-Codes zu.

     • Aktivieren Sie das Kontrollkästchen des gewünschten Handsets.

     • Wählen Sie in der Dropdown-Liste Nebenstelle zuordnen die gewünschte Nebenstelle aus.

     • Wenn Sie den IPUI-Modus verwenden, geben Sie den IPUI-Code des Handsets in das Feld IPUI ein.

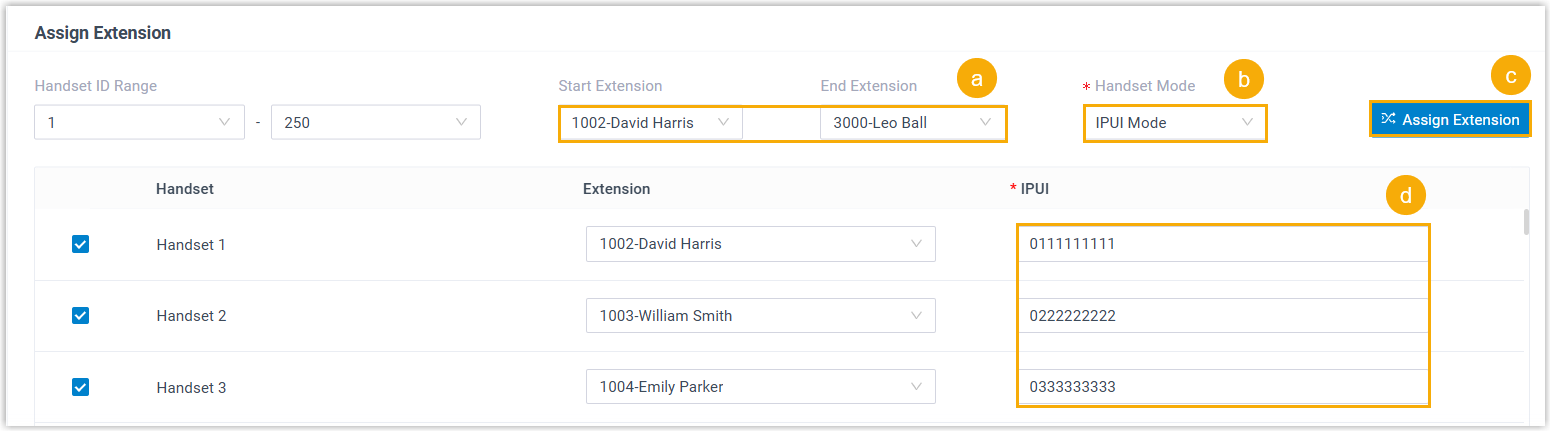

   • Um Nebenstellen in großen Mengen zuzuweisen, gehen Sie wie folgt vor:

     • Legen Sie in den Dropdown-Listen Start Extension und End Extension den Nebenstellenbereich fest.

     • Wählen Sie in der Dropdown-Liste Handset Mode den Modus aus, über den Sie die Handsets zuordnen möchten:

       • Fixed Number Mode: Ordnet die Handsets bestimmten Nebenstellennummern zu.

       • IPUI Mode: Ordnet die Handsets mithilfe ihrer eindeutigen IPUI-Codes zu.

     • Klicken Sie auf Nebenstelle zuordnen (Nebenstelle zuweisen).

     • Handsets werden automatisch aktiviert und in der Reihenfolge den angegebenen Nebenstellen zugewiesen.

     • Wenn Sie den IPUI-Modus verwenden, geben Sie die IPUI-Codes der Handsets in das Feld IPUI ein.

     • Tipp: Wenn Ihre gewünschte Nebenstelle nicht in der Dropdown-Liste aufgeführt ist, bedeutet dies, dass die Nebenstelle bereits einem IP-Telefon zugeordnet wurde. Um die Nebenstelle vom zugeordneten IP-Telefon freizugeben. Um die Nebenstelle beim Telefon zu registrieren, ohne sie von der zuvor zugeordneten freizugeben, müssen Sie die Einstellung für die gleichzeitige Registrierung für die Nebenstelle konfigurieren, da die PBX standardmäßig nur die Registrierung einer Nebenstelle bei einem SIP-Endpunkt zulässt. (Pfad: PBX>Nebenstelle>User bearbeiten>Teilnehmer>Nebenstelleninformation>DropDown>Gleichzeitige Registrierungen)

6. Optional: Konfigurieren Sie andere Einstellungen nach Bedarf.

7. Klicken Sie auf Speichern (Save).

   • Die DECT-Basisstation wird zur PBX hinzugefügt und in der Auto Provisioning-Telefonliste angezeigt.

   • Die PBX sendet eine Ereignisbenachrichtigung über RPS Request Success.

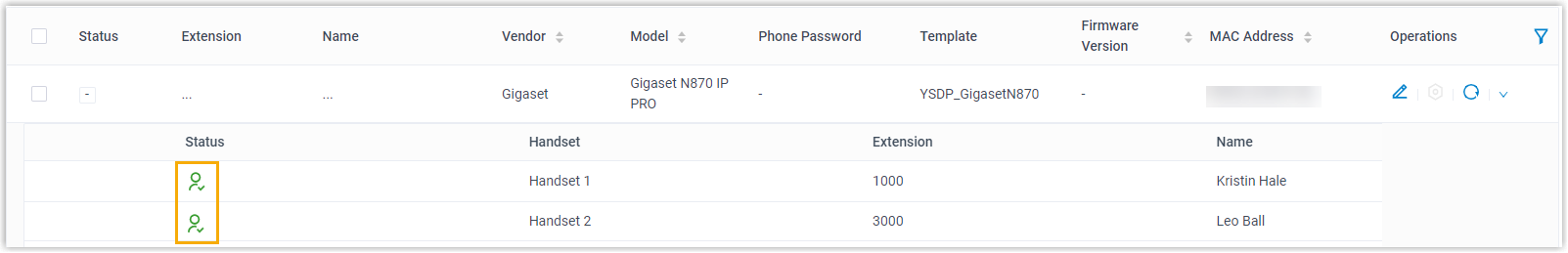

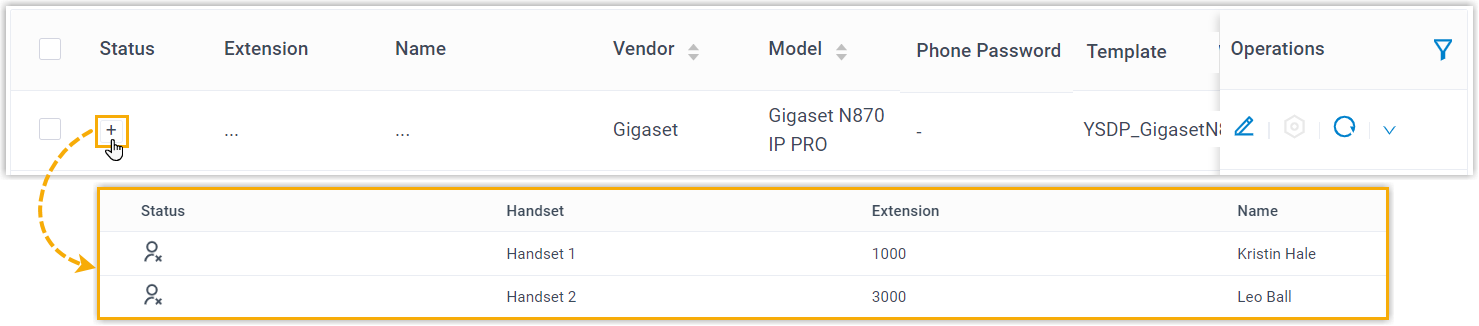

   Tipp: Sie können auf  vor der DECT-Basisstation klicken, um die den DECT-Handsets zugewiesenen Nebenstellen anzuzeigen.



Schritt 2. Aktivieren der dynamischen IP-Einstellung für die Gigaset DECT-Basisstation

Verwenden Sie an der DECT-Basisstation die Gerätetaste, um die Geräterolle zu ändern, sodass die Basisstation eine IP-Adresse von einem DHCP-Server im Subnetz erhalten kann.

1. Halten Sie die Gerätetaste mindestens 10 Sekunden lang gedrückt, bis beide LEDs ausgeschaltet sind, und lassen Sie die Taste dann los.

   • Das Gerät befindet sich nun im Programmiermodus.

2. Drücken Sie die Gerätetaste kurz, bis beide LEDs blau werden, und lassen Sie die Taste dann los.

   • Die Geräterolle wird auf Integrator/DECT Manager mit aktivierter dynamischer IP-Einstellung umgeschaltet.

3. Halten Sie die Gerätetaste gedrückt, bis beide LEDs rot leuchten, und lassen Sie die Taste dann los.

   • Die Basisstation wird zurückgesetzt, und das Hochfahren des Geräts mit der ausgewählten Geräterolle dauert mehrere Minuten. Nach dem Hochfahren ruft das Gerät eine IP-Adresse vom DHCP-Server ab und lädt die Konfigurationen automatisch von der PBX herunter.

Schritt 3. Registrieren der Gigaset DECT-Handsets an der DECT-Basisstation

Aktivieren Sie den Registrierungsmodus der DECT-Basisstation und bestätigen Sie die Registrierung auf den DECT-Handsets, damit die Gigaset DECT-Handsets an der DECT-Basisstation registriert werden können.

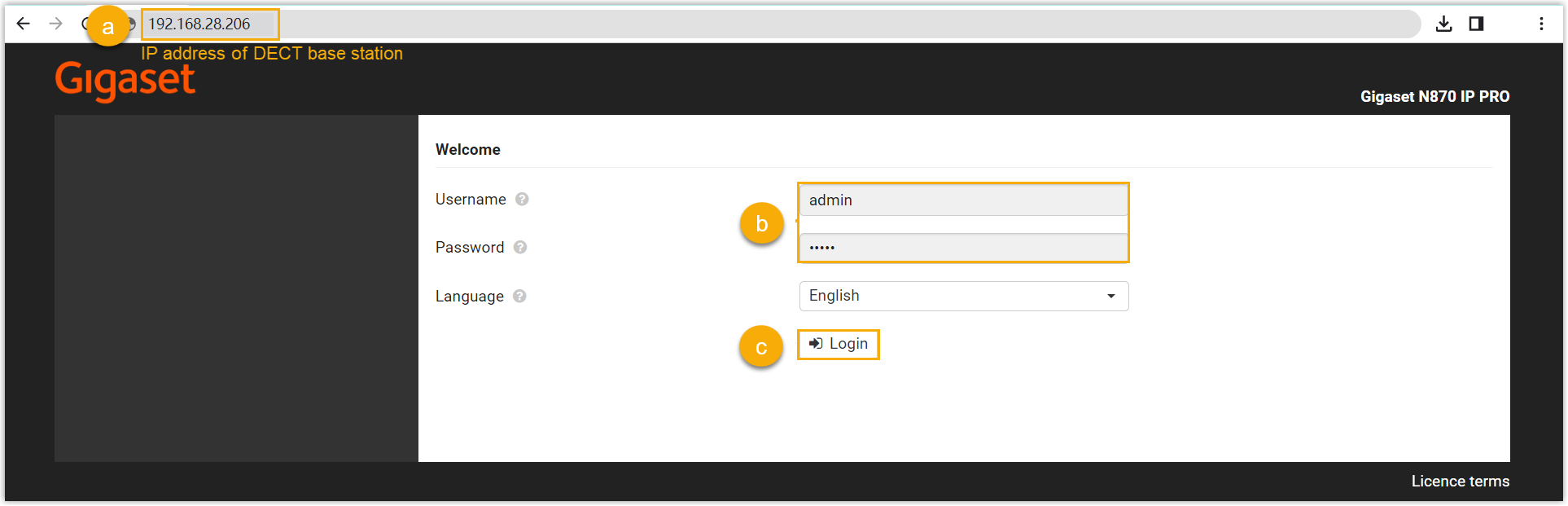

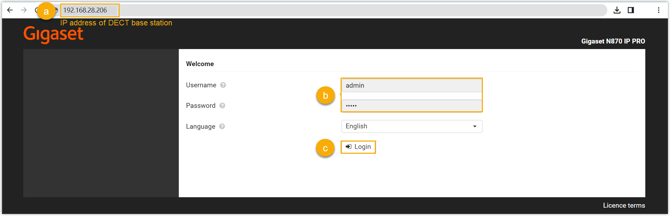

1. Melden Sie sich bei der Weboberfläche der DECT-Basisstation an.

   • Geben Sie in die Adressleiste des Browsers die IP-Adresse der Basisstation ein.

   • Geben Sie den Benutzernamen admin und das Standardpasswort admin ein.

   • Klicken Sie auf Login.

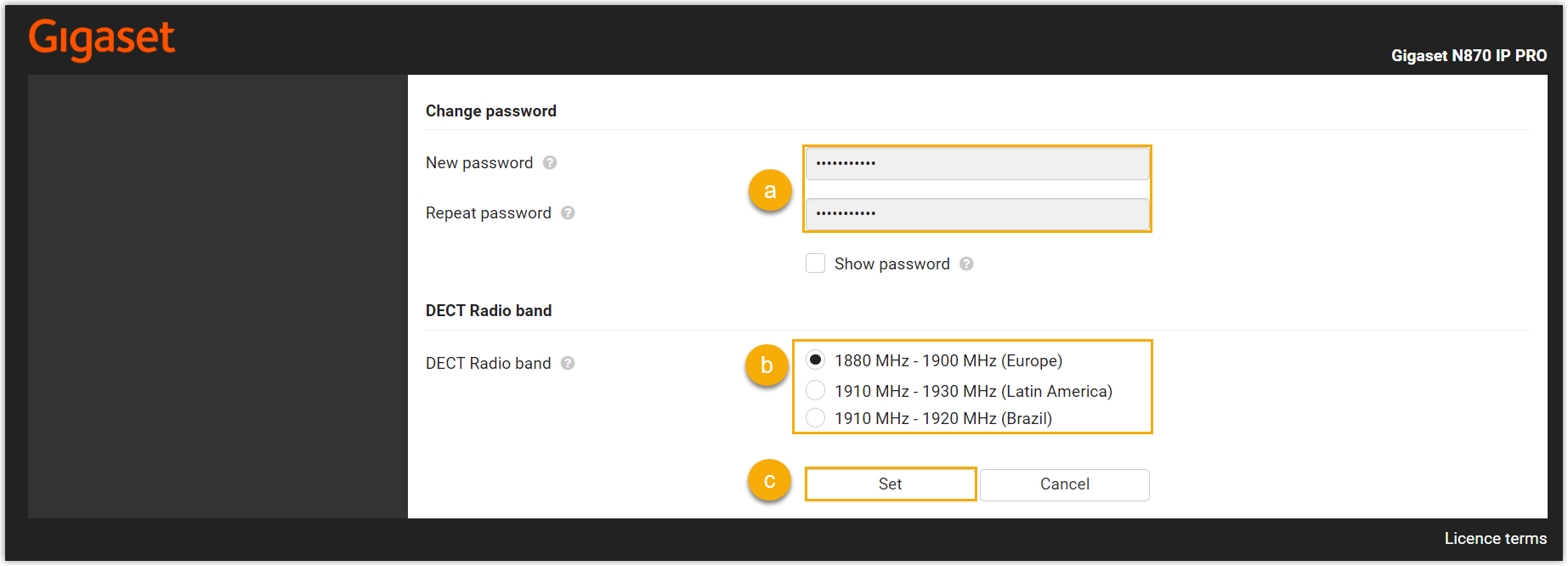

2. Ändern Sie das Standardpasswort, wählen Sie ein Funkfrequenzband aus und klicken Sie dann auf Set.

   • Hinweis: Wählen Sie für das DECT-Funkband das in Ihrer Region verwendete Funkfrequenzband aus.

   • Sie werden zur Weboberfläche der DECT-Basisstation weitergeleitet.

3. Aktivieren Sie den Registrierungsstatus der Handsets.

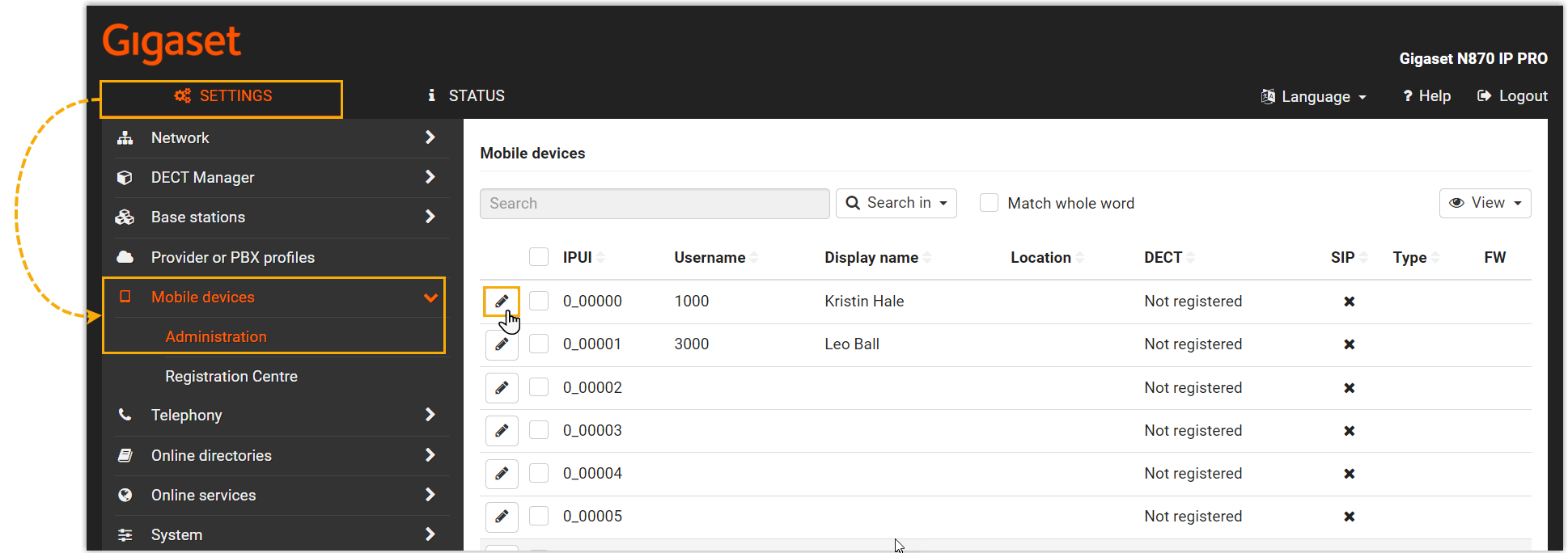

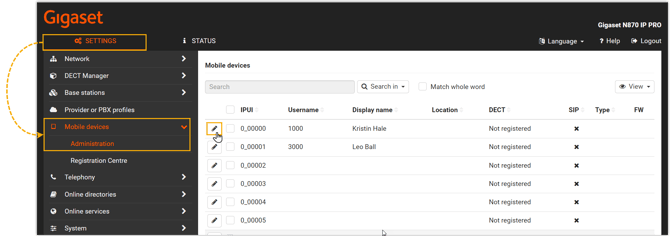

   • Navigieren Sie unter der Registerkarte SETTINGS zu Mobile devices > Administration, und klicken Sie auf [Bearbeiten] neben einem Handset, dem eine Nebenstelle zugewiesen wurde.

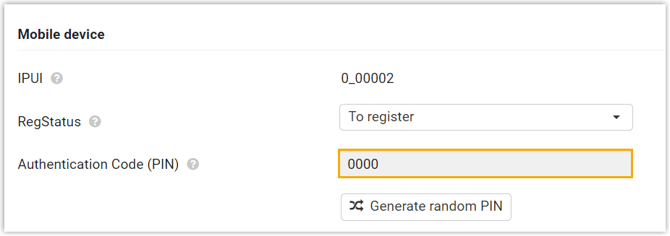

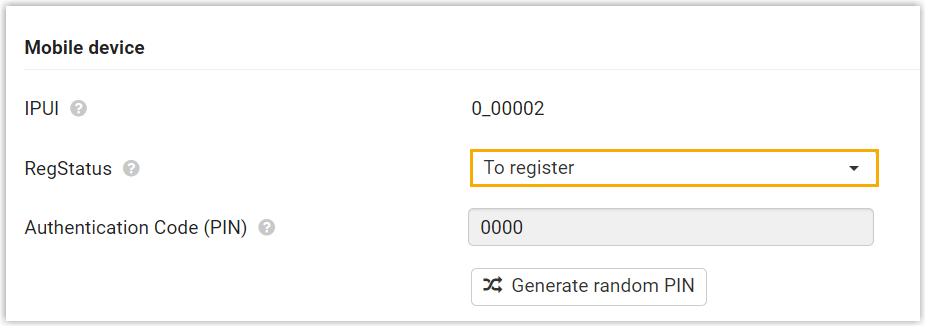

   • Wählen Sie in der Dropdown-Liste RegStatus die Option To register (Zur Registrierung).



   • Legen Sie im Feld Authentication Code (PIN) einen PIN-Code fest und notieren Sie ihn. Dieser wird später auf dem Handset für die Registrierung verwendet.

     • In diesem Beispiel wird der Standard-PIN-Code 0000 verwendet.

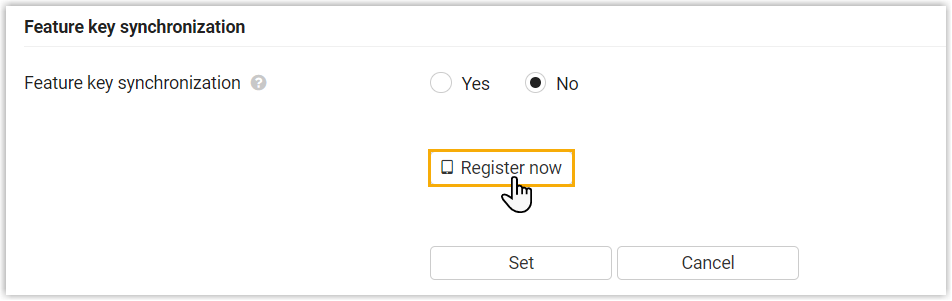

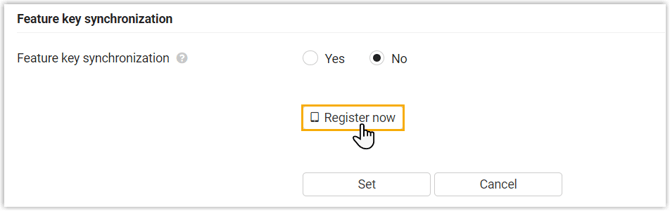

   • Scrollen Sie zum Ende der Seite und klicken Sie auf Register now.

   • Wiederholen Sie die obigen Schritte, um andere Handsets mit zugewiesenen Nebenstellen zu bearbeiten, bis sich alle Handsets im Status To register befinden.

4. Starten Sie den Registrierungsmodus der DECT-Basisstation.

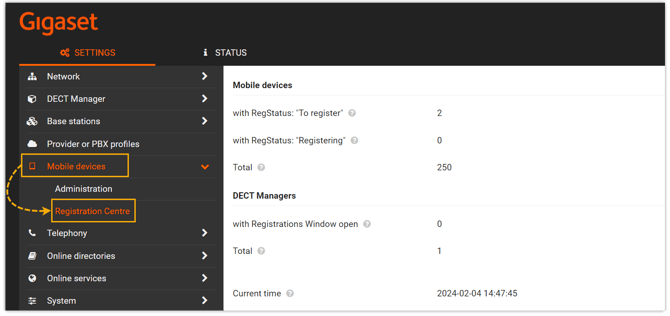

   • Navigieren Sie zu Mobile devices > Registration Centre > DECT Managers.

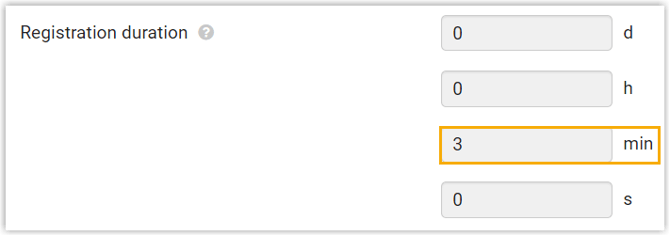

   • Legen Sie im Abschnitt Registration duration ( Registrierungsdauer ) fest, wie lange die DECT-Basisstation im Registrierungsmodus bleiben soll.

     • In diesem Beispiel behalten Sie den Standardwert (3 Minuten) bei.

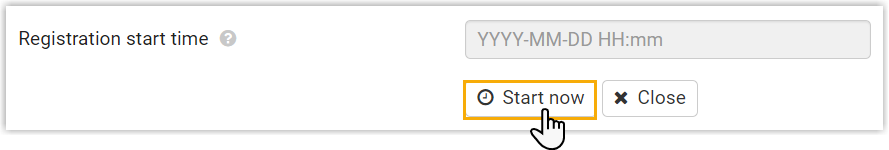

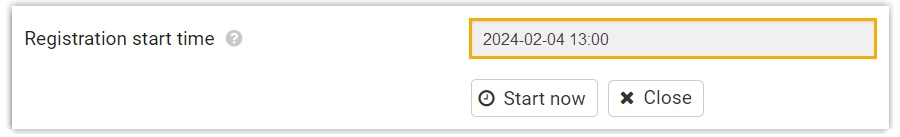

   • Aktivieren Sie im Abschnitt Registration start time ( Registrierungsstartzeit ) den Registrierungsmodus der DECT-Basisstation:

     • Um die Registrierung sofort zu starten, klicken Sie auf Start now.

     • Um eine Zeit für den Registrierungsbeginn festzulegen, geben Sie eine Zeit in das Feld Registration start time ein und klicken Sie dann unten auf der Seite auf Set.

   • In diesem Beispiel klicken Sie auf Start now.

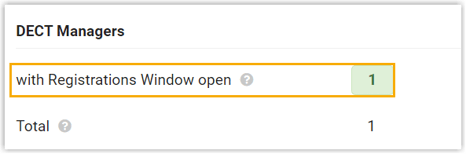

   • Das Feld with Registrations Window open zeigt 1 an, was bedeutet, dass sich die DECT-Basisstation innerhalb der angegebenen Zeitspanne im Registrierungsmodus befindet.

5. Bestätigen Sie die Registrierung auf dem DECT-Handset.

   • Gehen Sie auf dem Handset zu Menu > Einstellung > Registrierung > Mobiltelefon registrieren.

   • Das DECT-Handset beginnt mit der Suche nach einer Basisstation, die sich im Registrierungsmodus befindet.

   • Wenn es die Basisstation gefunden hat, werden Sie aufgefordert, eine System-PIN einzugeben.

   • Geben Sie den von der Basisstation erhaltenen PIN-Code ein und drücken Sie OK.

Ergebnis

• Die Handsets sind erfolgreich an der DECT-Basisstation registriert und über die Basisstation den zugewiesenen PBX-Nebenstellen zugeordnet.

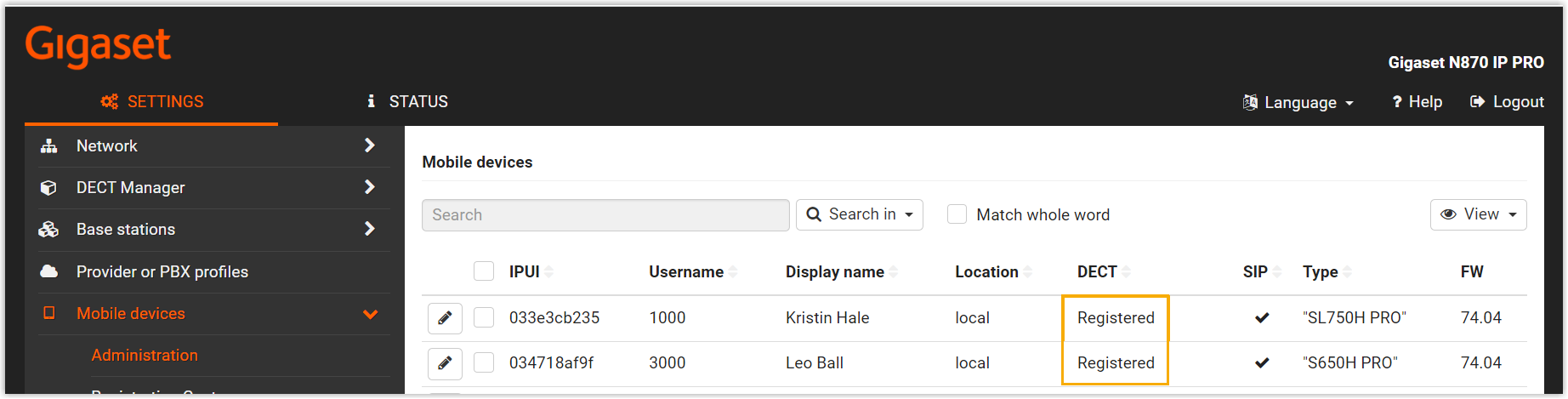

• Auf der Weboberfläche der DECT-Basisstation können Sie den Registrierungsstatus der Handsets unter SETTINGS > Mobile devices > Administration überprüfen.

• Im PBX-Webportal können Sie den Registrierungsstatus der Nebenstellen unter Auto Provisioning > Telefone überprüfen.

• Die registrierten DECT-Handsets können als Nebenstellen zum Tätigen und Empfangen von Anrufen verwendet werden.
